Многие ошибочно полагают, что изготовление аппарата для точечной сварки из инвертора своими руками — очень сложный технологический процесс. Это не совсем так.

При достаточных познаниях в электротехнике и при наличии опыта работы с паяльником эта работа будет вам по силам. Полученный аппарат не будет отличаться от заводских в плане его эффективности.

Инвертор для аппарата точечной сваркиТрансформатор для сварки

Для сборки аппарата точечной сварки своими руками вам потребуются:

Схема управления аппаратом будет состоять из:

Схема сварочного трансформатораСхема управления аппаратом

Сборка трансформатора

Основной частью аппарата для точечной сварки (как в принципе, и любого другого электроприбора) является трансформатор.

Именно он будет генерировать необходимое для нормальной работы напряжение. В связи с тем, что для сборки такого прибора своими руками вам может понадобиться устройство с большим коэффициентом трансформации, лучше всего позаимствовать трансформатор у микроволновки (на 700-800 Вт). Если такой найден не был, то оптимальным вариантом будет его аналог мощностью в 1 кВт.

Трансформатор для аппарата точечной сваркиТрансформатор из микроволновки

Чтобы изготовить трансформатор для прибора точечной сварки своими руками, необходимо следовать данному алгоритму:

Читайте также:  Какой краскопульт лучше lvlp или hvlp

Точечная сварка из инвертораТочечная сварка из трансформатора от микроволновки

Изготовление электродов

Сделать электроды своими руками очень просто. Для этого вам потребуются медные прутики диаметром от 1,5 сантиметров (их можно приобрести на рынке или в металлоломе). При этом очень важно помнить один основополагающий принцип — диаметр электрода ни в коем случае не должен уступать диаметру кабеля.

Если вы изготавливаете аппарат для слабой сварки, то можно даже просто разобрать два паяльника и извлечь из них жала. Они сами по себе являются неплохими и работоспособными электродами.

Паяльник Wester 100 ВтИзвлекаем жало из паяльника для точечной сварки

Провод, который будет подключаться к электроду, должен обладать минимальной длиной для минимизации потери тока.

Чтобы соединить провод с электродом, вам потребуется обычный медный наконечник. Его нужно соединить с проводом посредством пайки или болтового соединения — это предотвратит возможность окисления, неизбежно возникающего во время первого использования прибора. Контакты, которые предварительно не были спаяны, могут вызвать нежелательное сопротивление, которое будет особенно ощущаться, если аппарат работает на низкой мощности.

Единственное преимущество, которым обладают болтовые соединения — это возможность быстрого удаления диодов. Во всех остальных случаях прибор приходится полностью перепаивать. Также к такому соединению прибегают в случаях, если диоды приходится чаще менять. Замена производится значительно быстрее и удобнее. Само собой, для таких креплений лучше приобретать болты и гайки из меди.

Как использовать аппарат

К категории дополнительного оборудования можно, не думая, отнести рычаг и переключатели. Это обусловлено тем, что только хорошая сила сжатия сделает аппарат для точечной сварки, созданный своими руками, эффективным.

Это особенно актуально, если речь идет о сваривании толстых металлических изделий. На производстве сила сжатия рычага может варьироваться от 50 до 1000 килограмм. Однако для сваривания в домашних условиях достаточно будет и 30. Для этого вам потребуется достаточно длинный рычаг (без него управлять аппаратом точечной сварки своими руками будет неудобно).

Читайте также:  Битумная мастика для авто

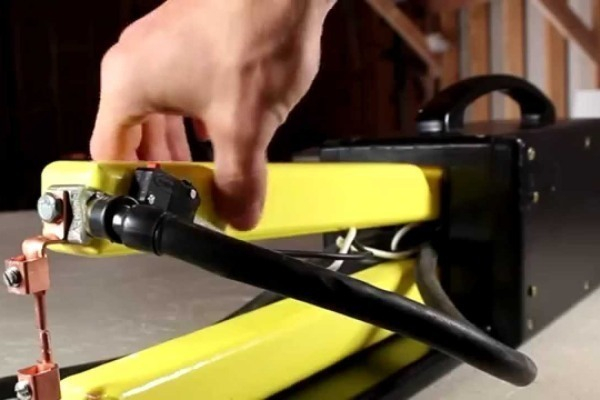

Аппарат для точечной сварки в домашних условияхТочечная сварка своими руками

С установкой выключателя все еще проще — необходимо монтировать его на первичную обмотку (так как на вторичной будет слишком сильный ток, мешать работе которого будет сопротивление аппарата). Воспользовавшись этим советом, вы получите возможность включать аппарат лишь после того, как металлы соприкоснулись между собой. Это ощутимо уменьшит затраты на электроэнергию и обеспечит надежную защиту от искр.

Теперь можно считать, что вы изготовили аппарат для точечной сварки своими руками, и он полностью готов к эксплуатации.

Его также потребуется испытать для выявления возможных дефектов конструкции. Такой аппарат подойдет для сваривания металла толщиной в 2—3 миллиметра (если мощность трансформатора — 1 киловатт) и пяти миллиметровых изделий в том случае, если было подсоединено два и больше трансформаторов.

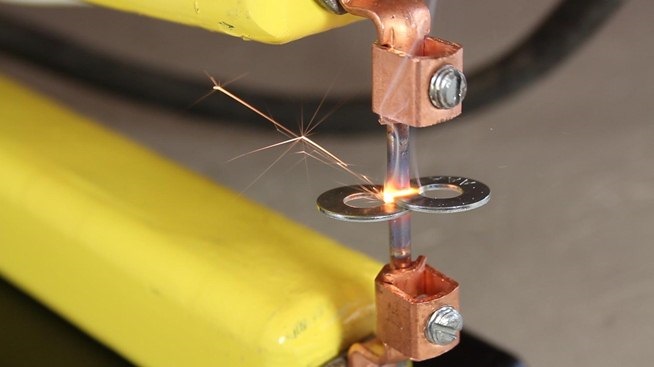

Точечная саврка своими рукамиПроводим испытание сварочного аппарата

Как обезопасить себя

При работе с аппаратом точечной сварки очень важно придерживаться правил техники безопасности. Неправильное или небрежное использование этого прибора чревато ударами током, ожогами различной степени тяжести, а также всевозможными травмами.

Первое, о чем нужно думать при создании аппарата искусственной сварки своими руками, это заземление. Наибольшую опасность представляет непосредственно сам трансформатор — его первичная обмотка. При работе с вторичной также нужно быть предельно осторожным. Все эти меры применимы и к работе с инвертором.

Нужно следить, чтобы работающий за аппаратом человек имел быстрый доступ к отключающим механизмам. Все напольное покрытие возле прибора должно быть абсолютно сухим. Также вам потребуется коврик из резины (особенно если аппарат установлен на полу).

Помимо прочего, желательно запастись специальной рабочей одеждой и хорошо проветрить помещение перед использованием аппарата для точечной сварки, сделанного своими руками.
