Перед разборкой двигателя необходимо тщательно очистить и промыть снаружи от грязи и масла
1. Отвернуть гайки крепления крышки головки цилиндров и снять крышку и провода высокого напряжения от распределителя зажигания к свечам.
2. Повернуть коленчатый вал по часовой стрелке до совмещения метки ВМТ на шкиве коленчатого вала (2-я метка по ходу) с острием установочного штифта. При этом поршень 1-го цилиндра находится в ВМТ такта сжатия, а оба клапана закрытые
Снятие звездочки с распределительного вала автомобиля Москвич
3. Снять верхнею крышку звездочек привода распределительного вала
4. Расконтрить (с помощью отвертки) и отвернуть болты крепления ведомой звездочки 2 снять ее с вала, не разъединяя с цепью 3. Во избежания соскакивания цепи со звездочки ее вместе с цепью связывают жгутом 1
Предупреждение. При разъединенном цепном приводе, но не снятой еще с блока цилиндров головке нельзя повертывать коленчатый или распределительный вал в любом направлении даже на самый незначительный угол. Невыполнение этого требования может привести к повреждению головок клапанов вследствие их соприкосновения с днищем поршня.

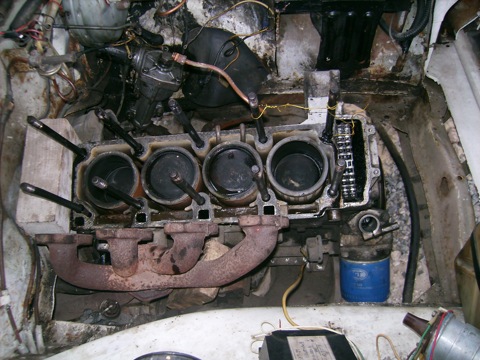

5. Отвернуть гайки крепления головки и снять ее с блока. При снятой головке проворачивать коленчатый вал также недопустимо, так как за счет трения колец о зеркало гильзы цилиндров могут подняться и под упорный нижний торец гильзы попадет накипь или продукты коррозии стенок рубашки блока цилиндров, оставшиеся после слива охлаждающей жидкости, что приведет к нарушению уплотнения гильзы по торцам. Во избежание этого рекомендуется гильзы 1 закрепить в блоке 3 планками-держателями 2, установленными на шпильки.

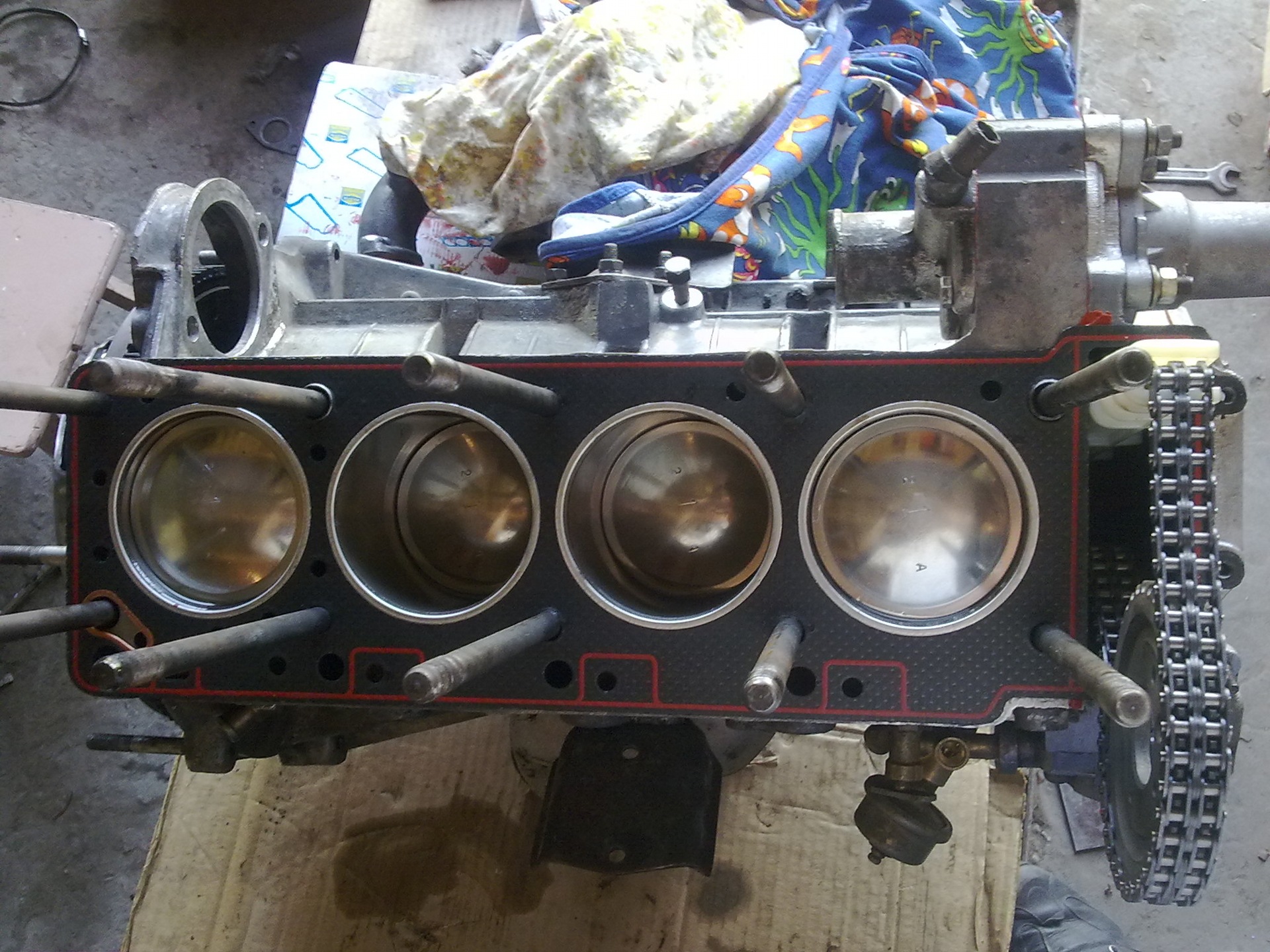

6. Снять прокладку головки цилиндров. После проверки и замены поврежденных и изношенных деталей установка и крепление головки цилиндров на блоке производятся в обратной последовательности.
